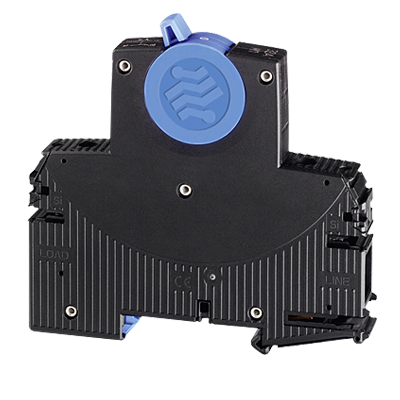

Tipo: 4220-T

Interruttore magnetotermico uni-, bi- e tripolare ad alta capacità di rottura UL 489 (5 kA), EN 60934, IEC 60934 (6 kA) e UL 1077 (5 kA). Con azionamento a leva, meccanismo attraverso lo sgancio indipendente, una vasta scelta di curve caratteristiche e un’ampia gamma di valori di corrente in passi con piccoli intervalli da 0,1 A a 32 A. Sono disponibili opzionalmente contatti ausiliari integrati (contatti di inserimento o di riposo). Struttura montabile su barra, soli 12,5 mm di spessore. Facile da collegare grazie a un sistema con barra integrata: barra per ingresso linea LINE+ e barre di segnale/ponticelli di segnale.

Scheda tecnica

Dati tecnici

Tensione nominale:
  • AC 240 V
  • 3 AC 415 V (50/60 Hz)
Corrente nominale:
da 0,1A a 32A
Durata:
UL 489
AC 120 V: 6 000 cicli con 1 x IN, carico induttivo
IEC 60934
AC 240/415 V: 1 000 cicli con 1 x IN, carico induttivo
AC 240 V: 6 000 cicli con 1 x IN, carico induttivo
DC 60 V: 6 000 cicli con 1 x IN, carico resistivo
UL 1077AC 277/480 V: 3 000 cicli con 1 x IN, carico induttivo
AC 277 V: 6 000 cicli con 1 x IN, carico induttivo
DC 60 V: 6 000 cicli con 1 x IN, carico resistivo
Capacità di rottura Icn:
UL 489: AC 120 V: 5 000 A
IEC 60934: AC 240 V, AC 240/415 V, DC 60 V: 6 000 A
UL 1077: AC 277 V, AC 277/480 V, DC 60 V: 5 000 A
Numero di poli:
  • unipolare
  • bipolare
  • tripolare
Montaggio:
  • Da barra DIN
Terminali:
  • Terminali a vite
Azionamento:
  • Leva
Contatti ausiliari:
  • con contatti ausiliari
  • senza contatti ausiliari
Paraspruzzi:
  • senza paraspruzzi

Accessori

Numero di ordinazioneDescrizione
X 222 005 01-03barra di alimentazione
01 = isolata blu
02 = isolata rossa
03 = isolata grigio
X 222 486 25barra di segnale grigia
X 222 611 01/02barra
01 = barra rossa
02 = barra grigia
X 222 977 50etichetta

Impieghi

  • Produzione Automobilistica
  • Chimica, Olio & Gas
  • Power Engineering DC 24 V
  • Power Engineering AC 240 V
  • Industria meccanica
  • Farmaceutica & Food
  • Produzione di Acciaio
  • Telecomunicazioni
  • Range di tensione Meno DC 48 V
  • Automazione & Controllo di Processo
