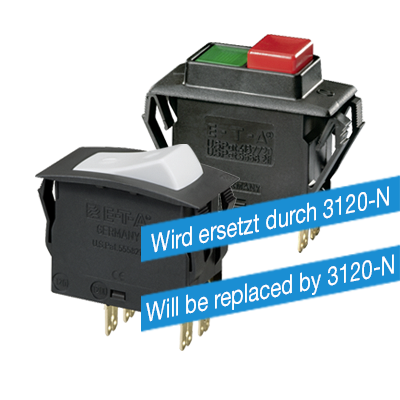

Tipo: 3120-F
Combinazione tra un disgiuntore ed un interruttore ON - OFF con bascula, uni- o bipolare, montaggio frontale. A richiesta la bascula può essere illuminata e fornita in vari colori. Commutazione affidabile attraverso lo sgancio indipendente. Può essere fornito anche senza la protezione di sovracorrente ed anche con la sola funzione di pulsante. Rispecchia le nuove normative dei disgiuntori di protezione EN 60934 (IEC 60934): tipo S, TO.
Parti accessorie: contatti ausiliari, dispositivo di blocco meccanico, bobina di minima tensione, bobina magnetica. Esecuzione magneto-termica vedi tipo 3120-...-..M1-...
Dati tecnici
| Tensione nominale: | |
|
|
| Corrente nominale: | |
| da 0,1 A a 20 A (fino 30 A a richiesta, solo unipolare) |
|
| Durata: | |
| 0,1...16 A 50.000 interventi con 1 x IN, induttiva, bipolare 0,1...20 A 30.000 interventi con 1 x IN, induttiva, unipolare |
|
| Capacità di rottura Icn: | |
| 0,1...2 A: 10 x corrente nominale 2,5...20 A: 150 A unipolare 2,5...20 A: 250 A bipolare |
|
| Numero di poli: | |
|
|
| Montaggio: | |
|
|
| Terminali: | |
|
|
| Azionamento: | |
|
|
| Contatti ausiliari: | |
|
|
| Paraspruzzi: | |
|
|
| Illuminazione: | |
|
Accessori
| Numero di ordinazione | Descrizione |
| X3120-S | modulo contatti ausiliari |
| X3120-M | modulo intervento a distanza |
| X3120-U | bobina di minima tensione |
| X 221 619 01 | cappuccio trasparente con cornice |
| X 222 143 01 | cappuccio paraspruzzi trasparente con protezione contro l‘inserimento accidentale |
| Y 303 068 01 | corpertura per terminali |
| Y 303 675 01 | cornici di fissaggio per -F3... panelli con spessore < 2 mm |
| Y 303 675 02 | cornici di fissaggio per -F3... panelli con spessore < 4 mm |
| Y 303 676 01 | cornici di fissaggio per -F5... |
| Y 303 862 01 | adattatore per terminali |
| Y 303 885 31 | copertura cieca |
| Y 304 275 01 | guaina protettiva nera |
| Y 307 097 01 | cornice con protezione |
Impieghi
- Nautica & Veicoli
- Ferroviario
- Apparecchiature Medicali
- Telecomunicazioni
- Range di tensione Meno DC 48 V
- Casalinghi, Hobbystica & Giardinaggio
- Illuminotecnica
