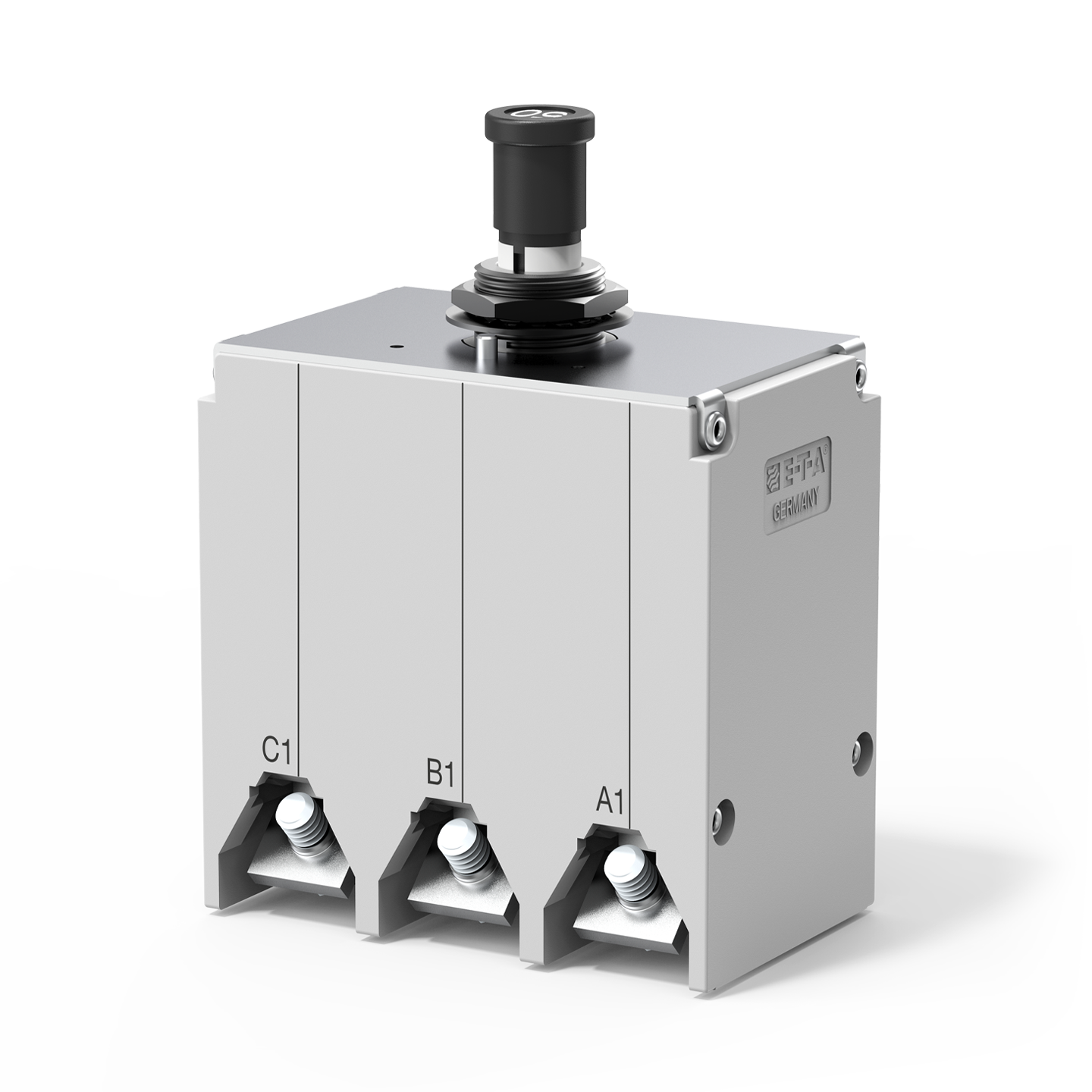

Tipo: 5140
Disgiuntore termico tripolare con fissaggio tramite boccola filettata, azionamento push-pull, compensazione di temperatura, elevata capacità di rottura ed a scelta contatti ausiliari. Commutazione affidabile attraverso lo sganicio indipendente.
Lo sgancio del dispositivo avviene sempre in tutte e tre le fasi a prescindere da quale fase ha subito il sovraccarico.
La costruzione particolare di questo dispositivo ne permette l`utilizzo anche con le più estreme condizioni ambientali.
Dati tecnici
| Tensione nominale: | |
|
|
| Corrente nominale: | |
| da 20 A a 50 A |
|
| Durata: | |
| 5 000 interventi meccanici oppure 2 500 interventi con 1 x IN |
|
| Capacità di rottura Icn: | |
| 2 000 A | |
| Numero di poli: | |
|
|
| Montaggio: | |
|
|
| Terminali: | |
|
|
| Azionamento: | |
|
|
| Contatti ausiliari: | |
|
|
| Paraspruzzi: | |
|
|
| Illuminazione: | |
|
Accessori
| Numero di ordinazione | Descrizione |
| X 200 801 15/16 | cappuccio nero con O-ring |
| X 200 803 01 | tasto di azionamento |
| Y 307 004 01-05 | anello di riconoscimento |
| X 200 801 17/18 | cappuccio transparent con O-ring |
Impieghi
- Avionica
