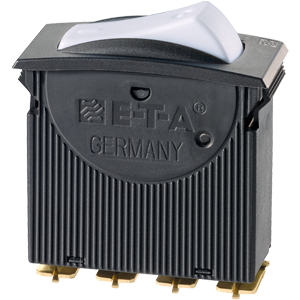

Tipo: 1120
Combinazione tra un disgiuntore bipolare con un polo protetto ed un interruttore ON/OFF a bascula. Particolarmente adatto per applicazioni monofase. Montaggio ad incastro fronte pannello. Il meccanismo termico con sgancio indipendente garantisce una protezione sicura contro le sovracorrenti e un sicuro isolamento fisico del circuito di carico.
Design elegante, con illuminazione opzionale della bascula. Lo stato di commutazione è indicato dalla posizione dell’attuatore.
Per elevati volumi è possibile realizzare design personalizzati per la cornice frontale e la bascula.
Rispecchia le normative EN 60934 (IEC 60934) per i disgiuntori: tipo S, TO.
Conforme ai requisiti della norma EN 60335 -1 relativa alla resistenza al fuoco, 2007-02 sicurezza degli apparecchi elettrici di uso domestico e similare.
Fornibile per quantitativi elevati!
Dati tecnici
| Tensione nominale: | |
|
|
| Corrente nominale: | |
| da 3A a 16A |
|
| Durata: | |
| 10,000 interventi con IN, induttiva | |
| Capacità di rottura Icn: | |
| AC 240 V: 200 A, uni- e bipolare DC 50 V: 200 A, bipolare DC 32 V: 200 A, uni- e bipolare |
|
| Numero di poli: | |
|
|
| Montaggio: | |
|
|
| Terminali: | |
|
|
| Azionamento: | |
|
|
| Contatti ausiliari: | |
|
|
| Paraspruzzi: | |
|
|
| Illuminazione: | |
|
Impieghi
- Nautica & Veicoli
- Apparecchiature Medicali
- Range di tensione Meno DC 48 V
- Casalinghi, Hobbystica & Giardinaggio
- Illuminotecnica
