Tipo: 3120-...-M...

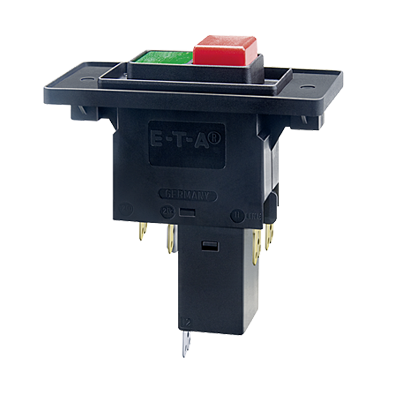

Combinazione fra un disgiuntore ed un interruttore ON/OFF con tasti, uni- o bipolare (1. polo con protezione magneto - termica 2.polo con protezione termica o non protetto), montaggio frontale. La bascula od i tasti possono a richiesta essere illuminabili e forniti in diversi colori. Commutazione affidabile attraverso lo sgancio indipendente.
La bobina magnetica é fornibile anche sezionata galvanicamente, in modo da rendere possibile l`utilizzo del modulo per l`intervento a distanza con disgiuntori uni- o multipolari (tipo X3120-M2, gruppo »Disgiuntori termici«).
Rispecchia le nuove normative dei disgiuntori di protezione EN 60934 (IEC 660934): tipo S, TM.
Dati tecnici
| Tensione nominale: | |
|
|
| Corrente nominale: | |
| da 0,1 A a 16 A |
|
| Durata: | |
| 50.000 interventi con 1 x IN, induttiva, bipolare 30.000 interventi con 1 x IN, induttiva, unipolare |
|
| Capacità di rottura Icn: | |
| 0,1...2 A: 100 x IN 2,5...16 A: 250 A bipolare oppure 150 A unipolare |
|
| Numero di poli: | |
|
|
| Montaggio: | |
|
|
| Terminali: | |
|
|
| Azionamento: | |
|
|
| Contatti ausiliari: | |
|
|
| Paraspruzzi: | |
|
|
| Illuminazione: | |
|
Accessori
| Numero di ordinazione | Descrizione |
| X3120-S | modulo contatti ausiliari |
| X3120-M | modulo intervento a distanza |
| X3120-U | bobina di minima tensione |
| X 221 619 01 | cappuccio trasparente con cornice |
| X 222 143 01 | cappuccio paraspruzzi trasparente con protezione contro l‘inserimento accidentale |
| Y 303 068 01 | corpertura per terminali |
| Y 303 675 01 | cornici di fissaggio per -F3... panelli con spessore < 2 mm |
| Y 303 675 02 | cornici di fissaggio per -F3... panelli con spessore < 4 mm |
| Y 303 676 01 | cornici di fissaggio per -F5... |
| Y 303 862 01 | adattatore per terminali |
| Y 303 885 31 | copertura cieca |
| Y 304 275 01 | guaina protettiva nera |
| Y 307 097 01 | cornice con protezione |
Impieghi
- Apparecchiature Medicali
- Telecomunicazioni
- Casalinghi, Hobbystica & Giardinaggio
- Automazione & Controllo di Processo
