Tipo: 3200

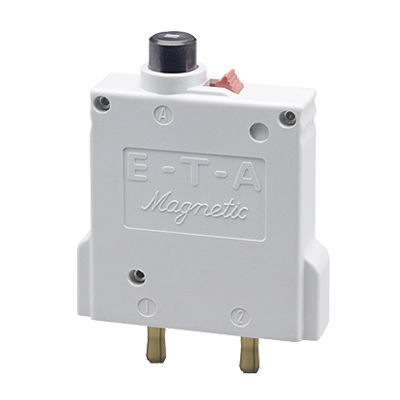

Disgiuntore magneto - termico unipolare con sgancio manuale e per innesto su zoccolo. Commutazione affidabile attraverso il meccanismo a scatto rapido e lo sgancio indipendente.
Lo stesso modello viene fornito anche con una capacità di rottura maggiore (tipo 428).
Rispecchia le nuove normative dei disgiuntori di protezione EN 60934 (IEC 60934): tipo M, TM.
Dati tecnici
| Tensione nominale: | |
|
|
| Corrente nominale: | |
| da 0,05 A a 25 A |
|
| Durata: | |
| 500 interventi con 1 x IN, induttiva 4.000 interventi con 1 x IN, bassa induzione |
|
| Capacità di rottura Icn: | |
| 0,05...0,8 A: autolimitante 1...2 A: 200 A 2,5...25 A: 400 A |
|
| Numero di poli: | |
|
|
| Montaggio: | |
|
|
| Terminali: | |
|
|
| Azionamento: | |
|
|
| Contatti ausiliari: | |
|
|
| Paraspruzzi: | |
|
|
| Illuminazione: | |
|
Accessori
| Numero di ordinazione | Descrizione |
| 10R-P10/-K10/-A10 | morsettiera |
| 16 | zoccolo |
| X 200 409 01 | adattatore per il montaggio su barra |
| X 200 800 01 | staffetta di fissaggio per morsettiera 10... |
| X 210 588 01-04 | cavo di collegamento -P10 01 = 1,5 mm2 marrone 02 = 2,5 mm2 nero 03 = 2,5 mm2 rosso 04 = 2,5 mm2 blu |
| X 210 589 01/02 | cavo di collegamento -K10 01 = 2,5 mm2 nero 02 = 1,5 mm2 marrone |
| Y 301 166 01/02 | barre di collegamento per morsiettiera 01 =quadruplo 02 = doppio |
| Y 301 477 01 | spina finta |
Impieghi
- Chimica, Olio & Gas
- Veicoli Commerciali
- Automazione & Controllo di Processo
