Tipo: 19BGT-2 con prese su pcb

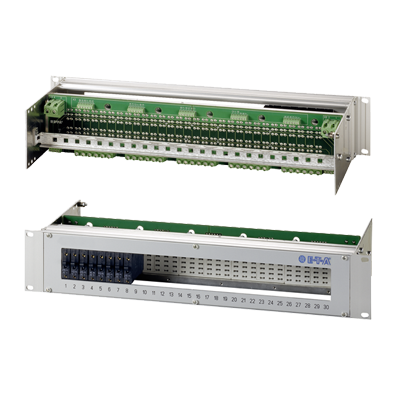

Il Power-D-Box 2U 19” compatto con prese precablate su circuito stampato, è realizzato in alluminio con pannello frontale anodizzato. La parte frontale fornisce fino a 30 posizioni numerate da 1 a 30. E’ possibile avere 6, 12, 18, 24 o 30 canali disponibili o una distribuzione ridondante fino a 2 x 15 canali.
Il Power-D-Box alloggia disgiuntori ad innesto tipo 3600/3900 e 2210, relè stato solido con controllo remoto E-1048-700, disgiuntori elettronici tipo ESS20 e protettori elettronici tipo ESX10. I dispositivi richiesti vanno specificati all’ordine vista la differente profondità d’installazione e l’assegnazione dei pin su pcb del relativo rack dedicato.
I dispositivi sono inseriti nella corrispondente presa tipo 63-P10-Si (6 posizioni ognuna). Queste prese sono saldate sulla pcb e precablate.
Il sistema è configurato standard con ridondanza (2 x 15 posizioni), ma i due gruppi possono essere interconnessi in modo da ottenere un sistema non ridondante, se richiesto. L’ingresso linea di ogni gruppo è unipolare o bipolare.
Con l’ingresso linea unipolare tutti i canali sono uniti e connessi tramite un perno M6 con terminale ad occhiello.
Con l’ingresso linea bipolare i canali numerati pari e dispari sono integrati in circuiti separati, ognuno connesso con terminale a vite 10 mm2.
Questa caratteristica permette l’utilizzo di disgiuntori bipolari.
Le uscite carico sono connesse tramite terminali a vite fino a 4 mm2 sul retro della pcb.
Come optional vengono offerti i seguenti cablaggi:
l Connessione in serie dei contatti N/O (segnalazione comune tramite corrente di riposo)
l Connessione in parallelo dei contatti N/C (bilaterale per segnalazione comune tramite corrente di lavoro)
l Connessione in parallelo dei contatti N/C (solo unilaterale, il secondo lato dei contatti viene cablato singolarmente su morsetti per la segnalazione singola tramite correnti di riposo o di lavoro)
Tutti i collegamenti vengono portati sulla parte posteriore del circuito stampato tramite morsetti a vite da 1,5 mm2 (collegamenti comuni) e da 1 mm2 (segnali singoli). Con l’utilizzo dei disgiuntori elettronici ESS20 e ESX10 o dell’amplificatore di circuito elettronico E-1048-700, il morsetto di massa, così come i segnali di comando e di reset vengono convogliati tramite i terminali della segnalazione singola o comune dei dispositivi stessi.
A richiesta è possibile convogliare la ripartizione di gruppo, tramite morsetti aggiuntivi nella parte posteriore del rack, per facilitare i cablaggi. Esiste anche la possibilità di integrare nel rack dei morsetti per i singoli carichi.
