Tipo 1616-92

~ 30 mm

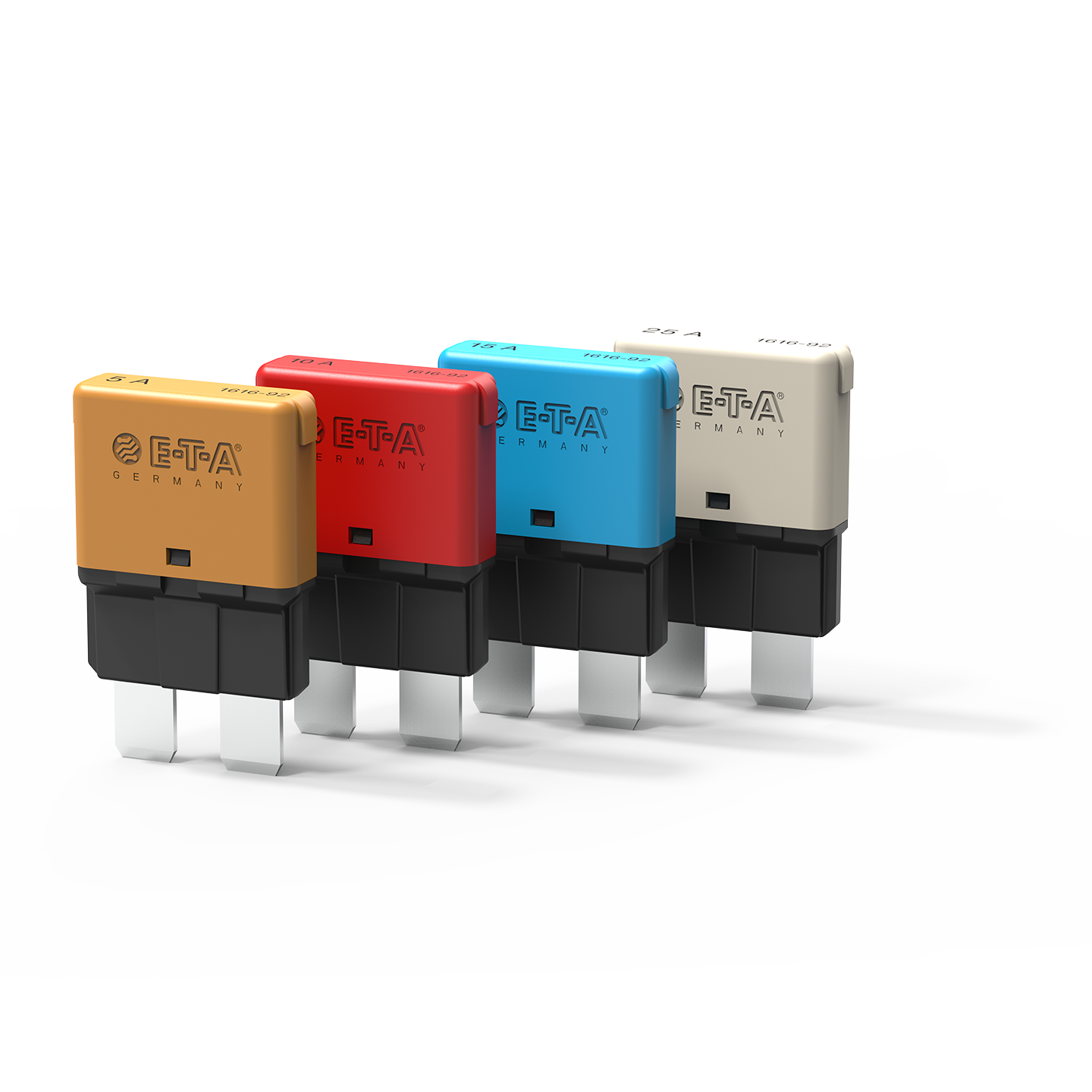

Typ 1616-92 von E-T-A: Einpoliger, thermischer Kfz-Sicherungsautomat in sehr schmaler Bauform.

Descrizione breve

Scheda tecnica

Einpoliger, thermischer Sicherungsautomat in sehr kleiner Bauform, der speziell für den Kfz-Bereich geeignet ist. Bauform CB15 nach ISO 10924-4. Der reversible Sicherungsautomat passt in Sicherungshalter, welche für Flachsicherungseinsätze nach ISO 8820-3 konzipiert sind. Die verfügbaren Bemessungsströme entsprechen denen der Flachsicherungsreihe. Eine klare Kennzeichnung des Nennstroms wird durch eine Farbcodierung erreicht. Sicherung und Sicherungsautomat gleicher Farbebesitzen somit auch den gleichen Bemessungsstrom. Die Stromstärken 7,5 bis 30 A besitzen eine flinke Kennlinie, die nur 70 % des Bemessungsstromes als Dauerlast hält.

Dati tecnici

Nennspannung
  • DC 12 V
Nennstrom 5 A; 7,5 A; 10 A; 15 A; 20 A; 25 A; 30 A
Polzahl unipolare
Montage ad innesto su zoccolo
Anschlüsse Terminali faston
Betätigung Sgancio manuale
Hilfskontakte senza contatti ausiliari
Spritzwasserschutz senza paraspruzzi
Beleuchtung senza illuminazione
Lebensdauer 300 Abschaltungen mit <= 50 A
Schaltvermögen Icn >= 3 Abschaltungen mit 150 A oder

>=1 Abschaltung mit 2000 A

Accessori

Numero di ordinazione Descrizione
12-P10/-J20/-A10

Stecksockel
X21058801-04

Verbindungsketten -P10

01 = 1,5 mm2 braun



02 = 2,5 mm2 schwarz



03 = 2,5 mm2 rot



04 = 2,5 mm2 blau

X21115701/02

Verbindungsschienen für Stecksockel



01 = mit Anschlussklemme



02 = ohne Anschlussklemme

Impieghi

  • Boote & Fahrzeuge
  • Kraftfahrzeuge
  • Nutzfahrzeuge
