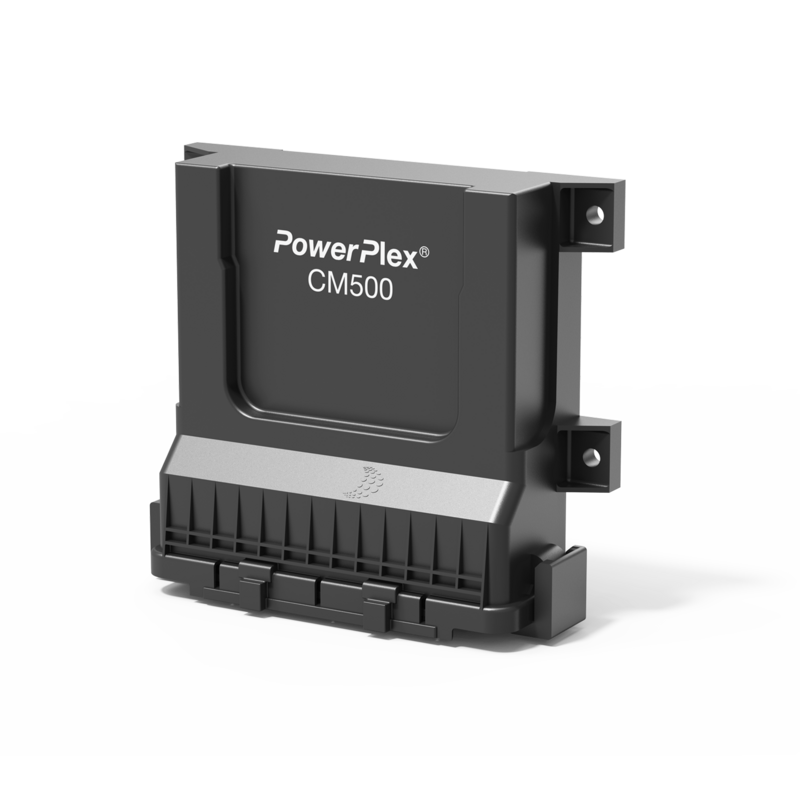

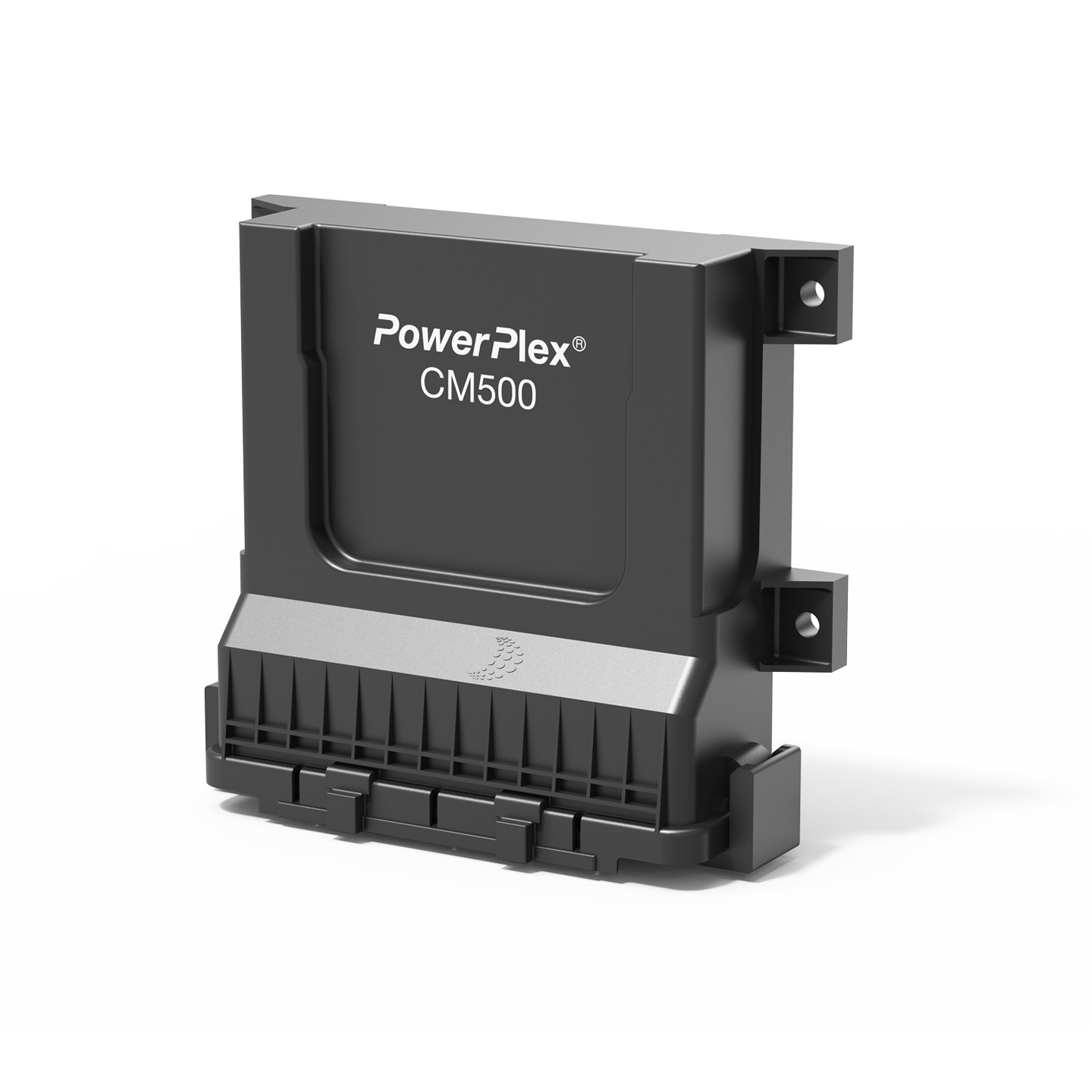

Tipo PowerPlex® Compact Modul CM500

~ 137 mm

Descrizione breve

Scheda tecnica

Das PowerPlex®® Compact Modul wurde für DC 12 V und DC 24 V Bordnetze von Freizeitfahrzeugen und Booten entwickelt. Es bietet acht Multifunktionseingänge, die als digitale oder analoge Eingänge konfiguriert werden können, sowie 14 Lastausgänge.

Die digitalen Eingänge ermöglichen den Anschluss von Schaltern, Tastern oder Punkt-Füllstandanzeigern. Die Analogeingänge können zur Strom-, Spannungs-, Temperatur- und/oder Füllstandmessung verwendet werden. Um die Drehrichtung eines DC-Motors zu ändern, z. B. bei einer Trittstufe, lassen sich zwei Ausgänge als H-Brücke verwenden.

Produktfeatures:

  • Galvanische Trennung der CAN-Schnittstellen
  • Multifunktionseingänge
  • Konfigurierbare Ausgänge (10 x 10 A, 4 x 3 A)
  • Softwaregesteuerter Überstromschutz mit Strommessung
  • Hardwaregesteuerte Sicherheitsabschaltung
  • Eigenschutz von Leistungstransistoren

Verwendungsbeispiele:

  • Steuerung und Überwachung von DC Lasten
  • Steuerung, Dimmen und Überwachen von Lichtern
  • Scheibenwischsteuerung
  • Motorsteuerung i. e. Stufen, Liftbetten, Auszüge
  • Spannungsmessung
  • Strommessung
  • Temperaturmessung
  • Steuerung von Heizung und Klimaanlage
  • Kraftstoffflussüberwachung
  • Kraftstofffüllstand / restliches Volumen
  • Wassertankfüllstände / restliches Volumen
  • Pumpensteuerung und -überwachung
Tipo fuori produzione
  • Ultimo ordine (LOD): 30.09.2026
  • Ultima consegna (LDD): 29.01.2027

Dati tecnici

Nennspannung DC 12 V/24 V
Schutzart IP22
Betriebstemperatur -30 … +70 °C (-22 … 158 °F)
with derating above +50 °C (+122 °F)
Max. Gesamtstrom pro Module 60 A
Eingänge 8 multifunctional inputs, configurable as digital/analog inputs
Ausgänge 4 x 3 A, dimmable
10 x 10 A, dimmable
Approvazioni KBA E1 (ECE-R10)

Accessori

Numero di ordinazione Descrizione
XPP-USBC0

USB/CAN Konverter
XPP-USBC1

USB/CAN Konverter (optoentkoppelt)
XPP-CP130

Anschlusspaket für CM500
XPP-TS500R-HB

Temperatursensor
XPP-TS500R-PH

Temperatursensor

Impieghi

  • Boote & Fahrzeuge
