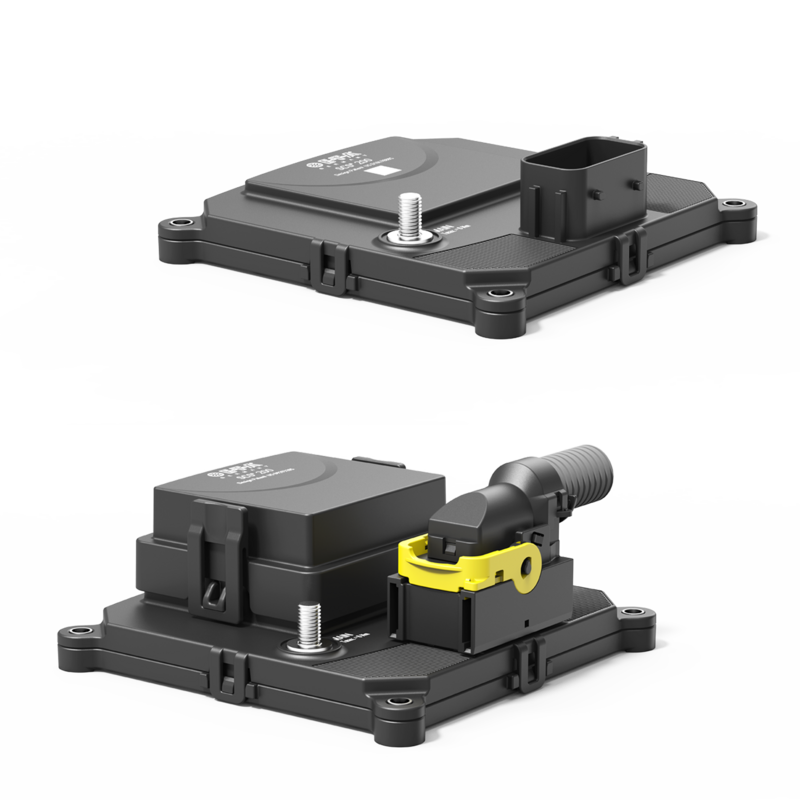

Tipo: SCS200

Descrizione breve

159 mm

I sistemi più intelligenti e complessi e l'elettrificazione dei carichi svolgono attualmente un ruolo decisivo nello sviluppo dei sistemi elettrici di bordo.

SCS200 è la risposta giusta a questi requisiti. È un sistema di distribuzione di alimentazione intelligente, che consente il controllo e il monitoraggio decentralizzati dei carichi tramite il bus CAN. Il design presenta una distribuzione dell'alimentazione basata su pcb in un involucro compatto IP66/67.

I moduli SCS200 sono soluzioni plug-and-play che consentono di ridurre i tempi di cablaggio e risparmiare spazio. Funzionalità diagnostiche complete (protezione integrale del carico, misurazione della corrente e della tensione di carico, stato di uscita) e la connessione CAN integrata di SCS200 consentono la manutenzione predittiva e l'implementazione della gestione del carico.

Dati tecnici

Comunicazione CAN 2.0B
CANopen
SAE J1939
Corrente per canale 15 A / 10 A (SC 48 V)
25 A / 10 A (SC 24 V)
30 A / 10 A (SC 12 V und RC)
Numero di canali 8
12
Tensione nominale DC 12 V (SC)
DC 12 V / DC 24 V (RC)
DC 24 V (SC)
DC 48 V (SC)
Corrente totale 90 A (SC 48 V)
120 A (SC 24 V)
120 A (RC)
150 A (SC 12 V)
Corrente nominale di carico

120 A
150 A

Campo temperatura -40°C … +85°C
Terminali GND: M6
MAIN: M8
Tyco AMP Leavy Seal 21-Pin
Approvazioni KBA E1 (ECE-R10)

Impieghi

  • Autobus: transito e scuola
  • Macchine agricole e forestali
  • Macchine per l’edilizia
  • Mezzi pesanti
  • Veicoli speciali
