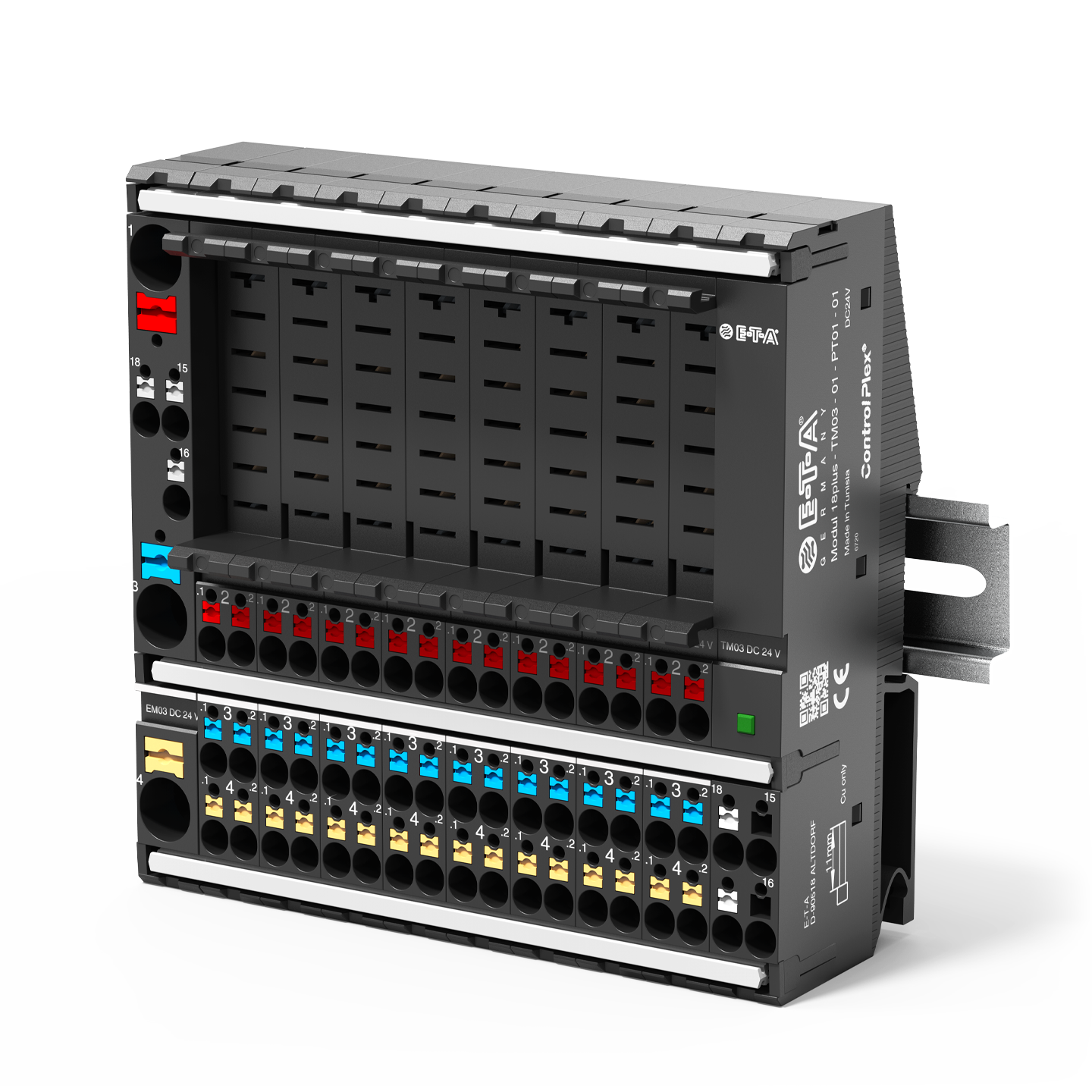

Tipo Modulo 18plus
Descrizione breve
Il nuovo sistema di distribuzione Modulo 18plus è una soluzione compatta per tutti i tipi di carico e linee di segnalazione in DC24V - indipendentemente dal tipo di distribuzione dell'alimentazione, sia decentralizzata che centralizzata. Il sistema è adatto a diverse tipologie di disgiuntori e protettori da sovracorrente E-T-A ed è una soluzione modulare completa per montaggio su barra DIN con terminali a molla - tecnologia di collegamento push-in allo stato dell'arte.
Dati tecnici
| Montaggio | Barra DIN |
|---|---|
| Tipo di disgiuntore |
elettronico magneto termico |
| Tensione nominale max. | DC +24 V |
| Numero di canali | 1 x 12 non ridondanti |
| Per disgiuntore tipo |
2210 bipolare 2210 unipolare ESS30 ESX10 |
| Alimentazione | non ridondante |
| Corrente nominale max. alimentazione | 100 A |
| Tipo terminali alimentazione | a molla |
| Massima corrente dei carichi | 125 |
| Segnalazione | N/A collegamento in serie |
| Campo temperatura di utilizzo | -30 … +60 °C |
| Ulteriori dati tecnici |
Accessori
| Numero di ordinazione | Descrizione | |
|---|---|---|
| Y30775401 |
clip di fissaggio |
|
| Y31197801 |
Clip di fissaggio per ESS30-S |
|
| SB-S11-P1-01-1-1A |
ponticello |
|
| X22261102 |
barra |
|
| X22357101 |
barra |
Impieghi
- (Produzione di Acciaio)
- Automazione & Controllo di Processo
- Chimica, Olio & Gas
- Energie rinnovabili
- Farmaceutica & Food
- Ingegneria meccanica
- Power Engineering DC 24 V
- Produzione automobilistica
- Veicoli ferroviari
Download
- Data sheet 3.0 MB
Dichiarazioni di conformità | 6
- 18PLUS 114.3 KB
- US0683966 1.5 MB
- RMI EMRT 1.7 MB
- Statement on per- and polyfluoroalkyl substances (PFAS) 180.1 KB
- REACH 264.1 KB
- TSCA Letter of Confirmation 244.1 KB
Dati CAD | 3
- t-18plus-amxx-xx-ptxx-xx.zip 5.5 MB
- t-18plus-emxx-xx-ptxx-x.zip 5.4 MB
- t-18plus-smxx-xx-ptxx-xx.zip 2.9 MB
- Brochure 671.6 KB
