Tipo: 5140

Descrizione breve

77 mm

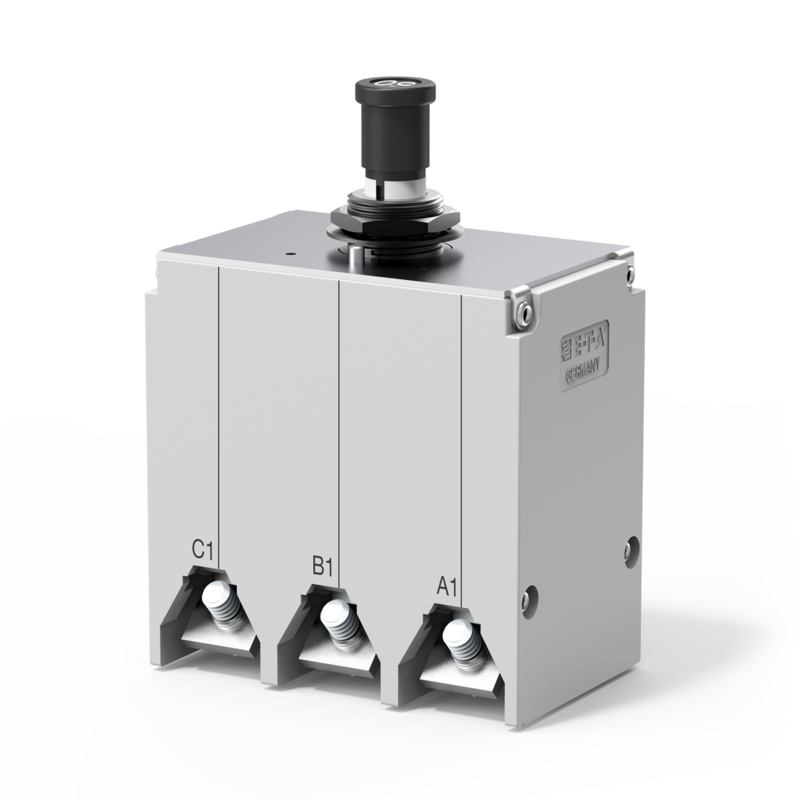

Disgiuntore termico tripolare con fissaggio tramite boccola filettata, azionamento push-pull, compensazione di temperatura, elevata capacità di rottura ed a scelta contatti ausiliari. Commutazione affidabile attraverso lo sganicio indipendente.

Lo sgancio del dispositivo avviene sempre in tutte e tre le fasi a prescindere da quale fase ha subito il sovraccarico.

La costruzione particolare di questo dispositivo ne permette l`utilizzo anche con le più estreme condizioni ambientali.

Downloads

Dati tecnici

Dati tecnici

Tensione nominale
  • 3 AC 200 V (400 Hz)
  • DC 28 V
Corrente nominale  da 20 A a 50 A
Durata 5 000 interventi meccanici oppure
2 500 interventi con 1 x IN
Capacità di rottura Icn 2 000 A
Numero di poli
  • tripolare
Montaggio
  • Boccola filettata
Terminali
  • Terminali a vite
Azionamento
  • Sgancio manuale
  • Tasto
Contatti ausiliari
  • con contatti ausiliari
  • senza contatti ausiliari
Paraspruzzi
  • con paraspruzzi
  • senza paraspruzzi
Illuminazione
  • senza illuminazione
Approvazioni ASNE 0459
NSA 931323
EN 3662-005
EN 3662-006

Accessori

Accessori

Numero di ordinazioneDescrizione
X 200 801 15/16cappuccio nero con O-ring
X 200 803 01tasto di azionamento
Y 307 004 01-05anello di riconoscimento
X 200 801 17/18cappuccio transparent con O-ring

Impieghi

Impieghi

  • Avionica
