ControlPlex® System CPC12
CPC12 – trasparenza grazie a web server e connessione fieldbus
I requisiti per la costruzione di macchine e impianti riguardo a tempi di attività della macchina, e una qualità di produzione costantemente elevata, sono in aumento. I processi stabili si basano su un sistema di protezione e distribuzione dell'alimentazione DC24V affidabile e trasparente.

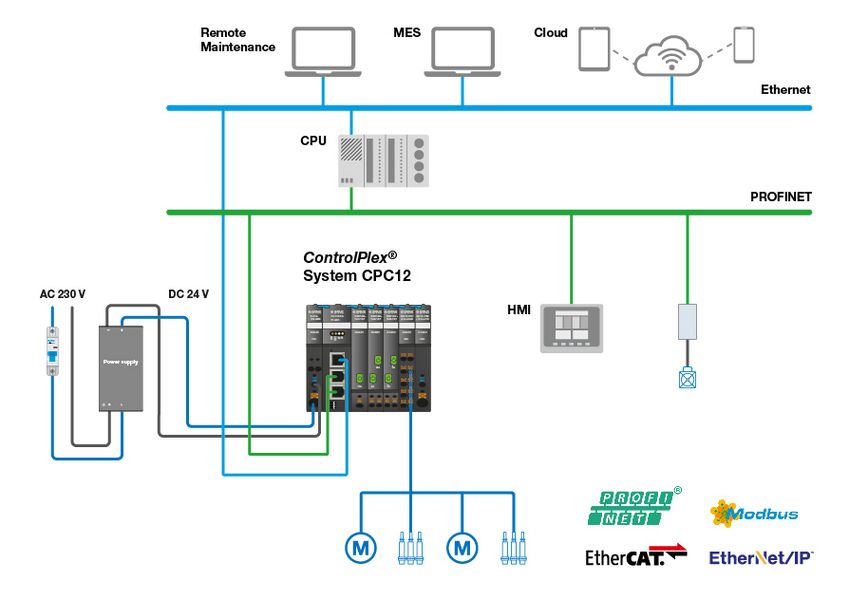

Il bus controller CPC12 di E-T-A ha un alimentazione DC24V separata e consente una distribuzione di energia indipendente dei protettori di circuito, registra tutte le informazioni sullo stato e i valori di misura. Questi dati sono visualizzati dal web server interno. Tramite l'interfaccia filedbus, i dati vengono inoltre resi disponibili ai sistemi di controllo superiori.
Il sistema REX12D di E-T-A in combinazione con il bus controller CPC12 è stato progettato specificamente per le esigenze del settore costruzione macchine e del controllo processo. Il sistema di distribuzione di alimentazione modulare REX12D combinato con il bus controller CPC12 soddisfa tutti i requisiti.
- Ottimizza i tempi di attività dell'impianto e della macchina grazie a un chiaro rilevamento dei guasti, elevata trasparenza e diagnosi remota
- Risparmia spazio grazie a un design compatto dei protettori di circuito e dei moduli potenziale
- Aumenta la flessibilità di pianificazione del sistema grazie ad una completa gamma di moduli che soddisfano le esigenze della distribuzione di alimentazione DC24V

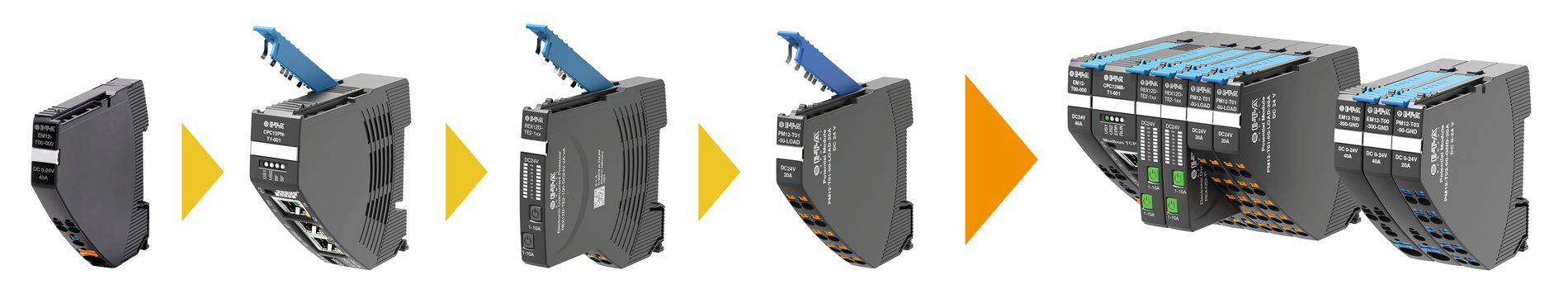

Il sistema
-

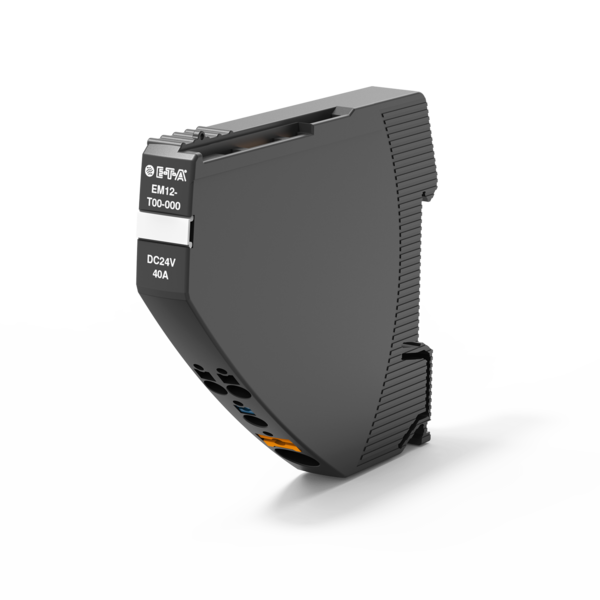

EM12-T supply module
EM12-T supply module
È possibile fornire fino a 40 A al modulo di alimentazione. Questa alimentazione viene a sua volta distribuita senza ulteriori accessori tramite la tecnologia di connessione REX con aletta contatti dei protettori di circuito collegati.
Questa tecnologia innovativa riduce i tempi di cablaggio ed elimina i tempi di smontaggio delle busbars in caso di sostituzione o estensione del sistema. -

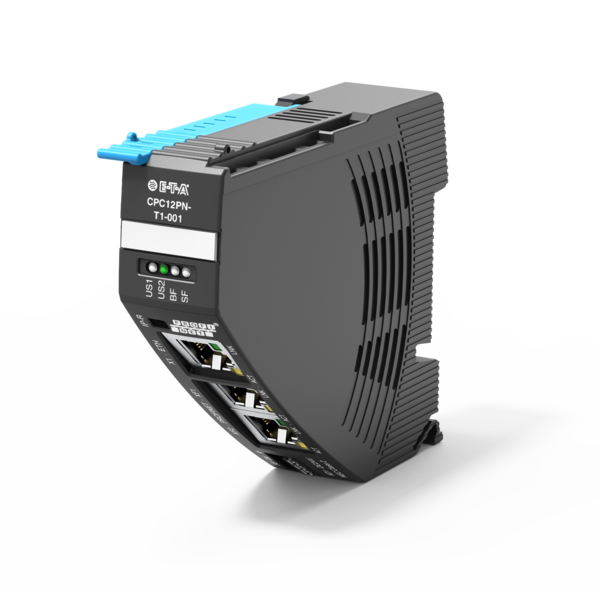

CPC12 bus controller
CPC12 bus controller
Il bus controller CPC12 raccoglie informazioni sullo stato e valori di misura dei protettori di circuito collegati. Questi dati vengono trasmessi ai sistemi di controllo superiori tramite le interfacce filedbus PROFINET ed EtherCAT. Pertanto, CPC12 crea trasparenza e accesso remoto a tutte le informazioni e funzioni essenziali della distribuzione di alimentazione DC24V.
Brochure
Data sheets
Installation manuals
User manuals
User Manual CPC12 bus controller – Rest client endpoints
General station descriptions
General Station Description file for PROFINET
General Station Description file for EtherCAT
General Station Description file for EtherNET/IP
CAD data
Firmware- and Softwareupdates
Download Portal ControlPlex® Systeme
-

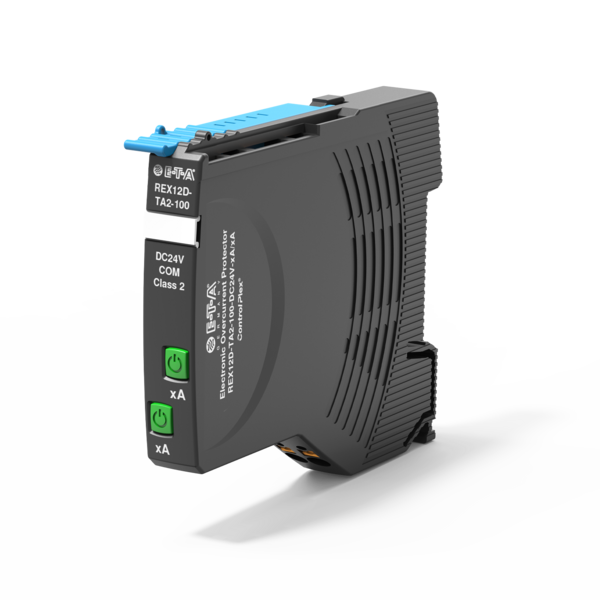

REX12D protettori di circuito
REX12D protettori di circuito
Il protettore di circuito REX12D a doppio canale protegge il sistema in caso di sovracorrente e corto circuito. Scollega in modo affidabile il circuito difettoso e previene cali di tensione nella distribuzione di alimentazione DC24V.
Esso consente la protezione dei carichi in conformità allo standard protezione cavi EN60204-1, disponendo inoltre di una versione regolabile con correnti nominali da 1 a 10 A. -

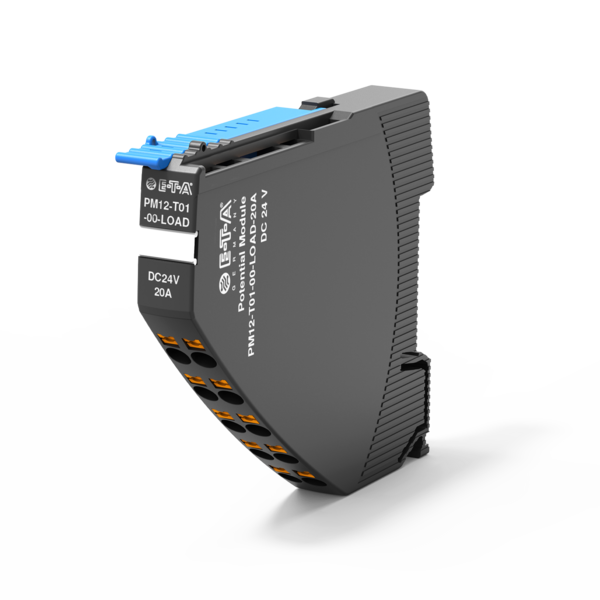

PM12-T moduli potenziale
PM12-T moduli potenziale
I moduli potenziale servono per moltiplicare le uscite di carico protette dai protettori di circuito. I gruppi possono essere assemblati. Ciò consente una correlazione diretta dei carichi con i protettori di circuito e assicura un chiaro schema del sistema di distribuzione.
