ControlPlex® Sistema CPC20 –
Il concetto intelligente di protezione DC24V
Il sistema intelligente ControlPlex® CPC20 protegge la vostra distribuzione di energia DC 24 V da sovraccarichi e corto circuiti. La base è il sistema modulare di morsettiere Modulo 18plus. Il protettore elettronico di circuito ESX60D registra continuamente la corrente e la tensione di carico del sistema. Questi valori di misura vengono raccolti dal bus controller CPC20 e trasmessi ai sistemi di controllo collegati. L'operatore può monitorare continuamente il proprio sistema di distribuzione e rilevare tempestivamente variazioni o anomalie. Il sistema ControlPlex® previene quindi i tempi di inattività indesiderati del sistema, incrementa la trasparenza e stabilizza il processo di produzione, ottimizza la qualità dei prodotti e aumenta significativamente la disponibilità degli impianti.
- Incrementa la disponibilità del sistema attraverso funzioni diagnostiche complete
- Ottimizza la prevenzione dei cali di tensione grazie alla protezione selettiva dei carichi
- Aumenta la flessibilità di pianificazione del sistema grazie alle morsettiere modulari
Il sistema
-

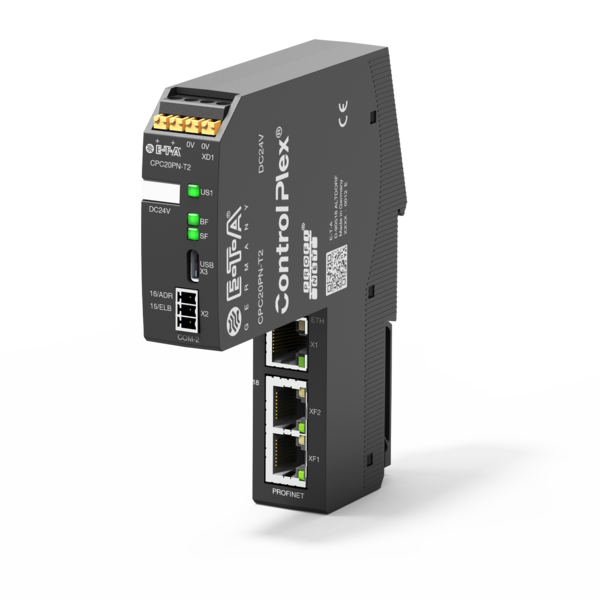

CPC20 bus controller
CPC20 bus controller
Incremento operatività di sistema attraverso registrazione e trasmissione dati

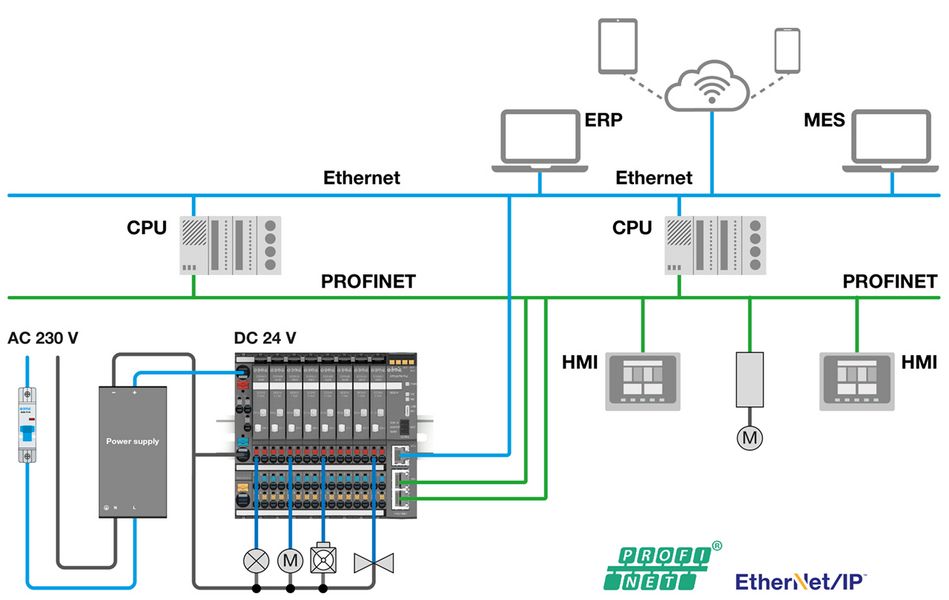

Il bus controller CPC20 è il cervello dell'intero sistema. Le sue interfacce offrono la connessione perfetta ai sistemi di livello superiore. A livello di campo, collega il sistema di distribuzione di alimentazione con le CPU e le HMI collegate tramite la sua interfaccia PROFINET e consente quindi lo scambio di dati richiesto. I valori di misura e le informazioni di stato possono essere visualizzate sia dagli operatori di sistema che dal personale di assistenza.
Accesso veloce tramite web server integrato
Un web server è incluso nel bus controller. Esso consente l'accesso diretto ai dati della distribuzione di alimentazione DC 24 V. Tutti i dati di misura e le informazioni di stato sono accessibili direttamente senza utilizzare l'interfaccia fieldbus. Ciò è particolarmente vantaggioso per il personale della manutenzione, poiché le informazioni sono rapidamente disponibili durante l'avvio iniziale e in caso di arresto del sistema.
Brochure
Brochure ControlPlex® System CPC20
Data sheets
User manuals
EPlan Makros
EPlan Makros ControlPlex® System CPC20
Declaration of Conformity
-
Modulo 18plus distribuzione di potenza intelligente
Modulo 18plus distribuzione di potenza intelligente

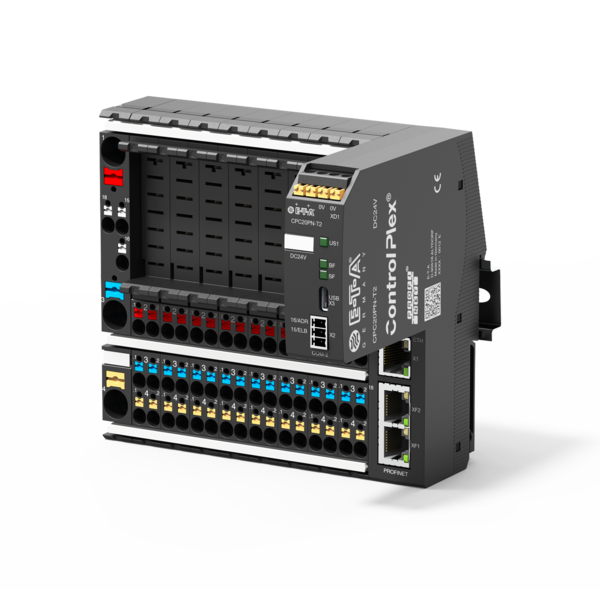

Modulo 18plus – un sistema di morsettiere modulare per una flessibilità senza pari
Il modulo di distribuzione intelligente Modulo 18plus combina una tecnologia di cablaggio compatta e innovativa con il bus controller CPC20 ControlPlex®.
Concetto di distribuzione modulare

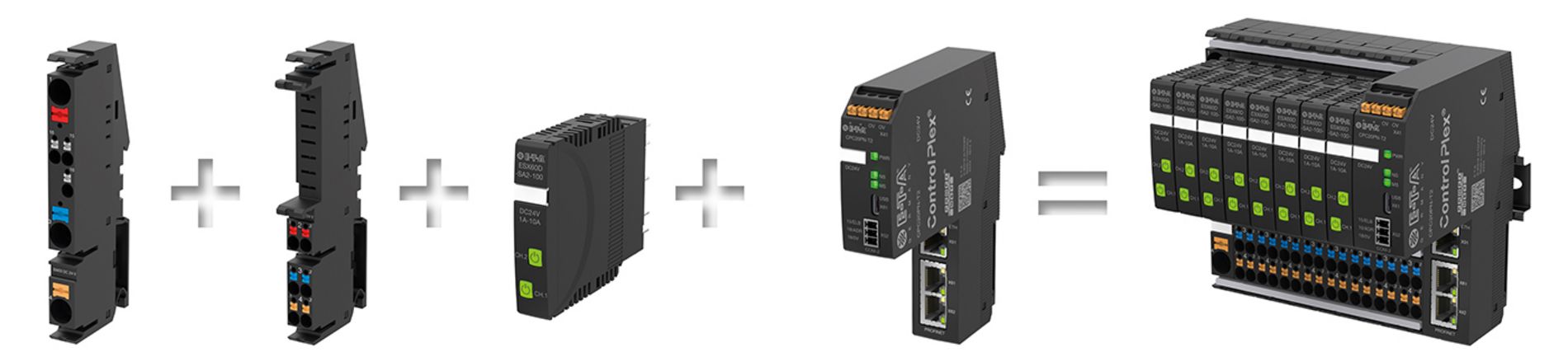

Il sistema di distribuzione Modulo 18plus è un sistema completo, modulare e componibile, per la distribuzione dell'alimentazione con tecnologia push-in, adatto al montaggio su guida DIN. Il sistema ha una potenziale distribuzione massima di 80 A ed è adatto al cablaggio di tutti i cavi di carico e delle linee della tensione di controllo DC 24 V. Il modulo 18plus è adatto ai sistemi di distribuzione di energia decentralizzati come anche ai concetti di sistemi centralizzati.
Le morsettiere sono collegate al modulo di alimentazione. Questo può essere realizzato in modo estremamente flessibile e con solo il numero esatto di canali necessari. Non sono richiesti terminali e cavi di collegamento aggiuntivi. Ciascuno di questi moduli di connessione ospita un protettore di circuito intelligente ESX60D con due canali. È quindi possibile proteggere 32 diverse uscite di carico con un unico sistema flessibile configurato.
Brochure ControlPlex® System CPC20
Data sheet Module 18plus-ControlPlex®
-
ESX60D electronic circuit protector
ESX60D electronic circuit protector

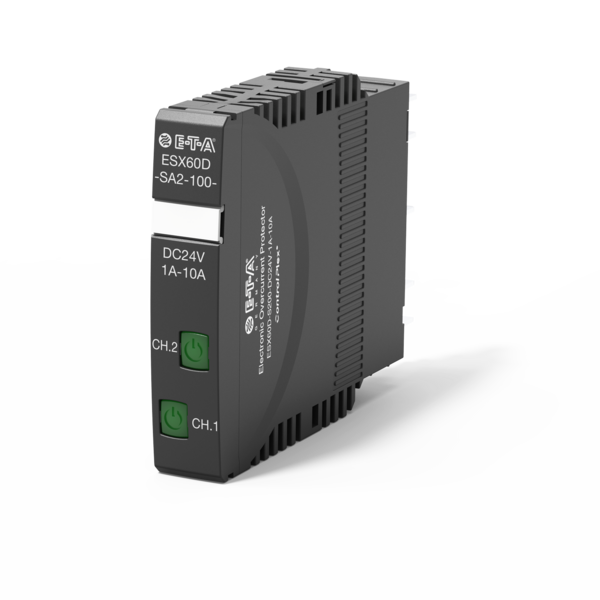

Il protettore elettronico intelligente ESX60D - regolabile per la massima flessibilità Design salva-spazio
ESX60D è un protettore elettronico di circuito a doppio canale con limitazione attiva di corrente e necessita di soli 12,5 mm per proteggere due canali. Tramite i due LED, il personale addetto alla manutenzione può vedere chiaramente lo stato del singolo canale nell'armadio elettrico.
Raccolta dati continua
Parallelamente, lo stato e i valori di misura registrati vengono inoltrati al controller principale e possono essere visualizzati sugli schermi collegati. La registrazione continua della corrente di carico, della tensione di alimentazione e di uscita, e della temperatura del dispositivo, offre una panoramica delle reali condizioni della distribuzione di potenza.
Inventario ridotto
La corrente nominale del protettore di circuito può essere regolata tramite il sistema bus collegato o il web server con incrementi di 1 A, riducendo così in modo significativo l'inventario, poiché è necessaria una sola versione di prodotto per differenti valori di corrente. reducing inventory, because only one product version is required for different current ratings.
Protezione ideale del sistema e dei carichi
ESX60D è un protettore elettronico di circuito intelligente all'avanguardia, che offre una protezione ideale dei carichi collegati contro sovracorrenti e corto circuiti. La sua limitazione attiva di corrente aumenta la disponibilità del sistema e garantisce la selettività nella distribuzione dell'alimentazione DC 24 V.
