Tipo: 3120-N

Descrizione breve

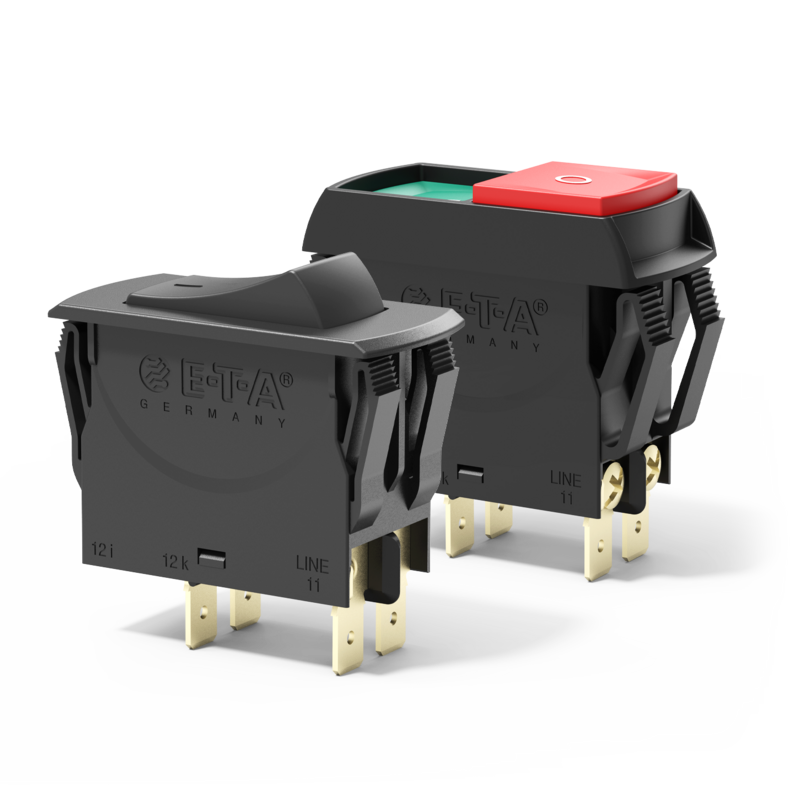

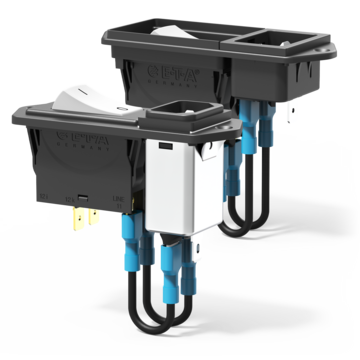

The 3120 thermal circuit breaker/switch combination unites overcurrent protection and the function of an ON/OFF switch within a single component. The trip element is a thermal bimetal. Type 3120 is ideally suited for overload protection of motors, pumps, transformers and cables. After tripping, it can reliably, easily and quickly be reset. The positively trip-free mechanism ensures reliable disconnection of the circuit even with the actuator blocked.

Versions upon request:

  • ON/OFF switch without overcurrent protection according to the relevant standard for switches for appliances IEC/EN 61058
  • thermal-magnetic version for an additional short circuit protection

Your benefits

  • Unrivalled uptime of machinery and devices due to sealing of rocker and mounting cut-out
  • Ease of actuation thanks to a freely accessible rocker
  • Eco-friendly because it does not contain any noxious plasticisers

Dati tecnici

Dati tecnici

Tensione nominale
  • AC 240 V (a richiesta)
  • DC 50 V
Corrente nominale da 0,1 A a 20 A
(fino 30 A a richiesta, solo unipolare)
Numero di poli unipolare
bipolare
Montaggio A flangia
Terminali Terminali faston
Terminali a vite
Azionamento Tasto
Bascula
Contatti ausiliari con contatti ausiliari
senza contatti ausiliari
Paraspruzzi con paraspruzzi
senza paraspruzzi
Illuminazione con illuminazione
senza illuminazione
Durata single pole
AC 240 V:
0,1...20 A 30 000 operations at 1 x IN, inductive

DC 50 V:
0,1...4 A 30 000 operations at 1 x IN, inductive
4,5...16 A 30 000 operations at 1 x IN, resistive

DC 28 V:
0,1...20 A 30 000 operations at 1 x IN, inductive

double pole
AC 240 V:
0,1...16 A 50 000 operations at 1 x IN, inductive
17...20 A 30 000 operations at 1 x IN, inductive

DC 50 V:
0,1...16 A 50 000 operations at 1 x IN, inductive
17...20 A 10 000 operations at 1 x IN, inductive
Capacità di rottura Icn (IEC/EN 60934)
1, 2-pole: IN 0,1 ... 2 A, UN AC 240 V / DC 50 V, Icn 10 x IN
1-pole: IN 2,5 ... 10 A, UN DC 50 V, Icn 50 A
1-pole: IN 2,5 ... 20 A, UN AC 240 V / DC 28 V, Icn 200 A
2-pole: IN 2,5 ... 20 A, UN DC 50 V, Icn 250 A
2-pole: IN 2,5 ... 20 A, UN AC 240 V / DC 28 V, Icn 300 A
Approvazioni VDE, UL, CSA, CCC, KC

Accessori

Accessori

Numero di ordinazione Descrizione
Y 312 140 01 Connettore ad innesto
Y 304 275 01 guaina protettiva nera
Y 303 862 01 adattatore per terminali
Y 303 068 01 corpertura per terminali
Y 303 675 01 cornici di fissaggio per -F3...
panelli con spessore < 2 mm
Y 303 675 02 cornici di fissaggio per -F3...
panelli con spessore < 4 mm
Y 303 676 01 cornici di fissaggio per -F5...
Y 303 885 31 copertura cieca

Impieghi

Impieghi

  • Apparate- und Automatenbau
  • Apparecchiature Medicali
  • Casalinghi, Hobbystica & Giardinaggio
