Tipo: 1620

Descrizione breve

~ 35 mm

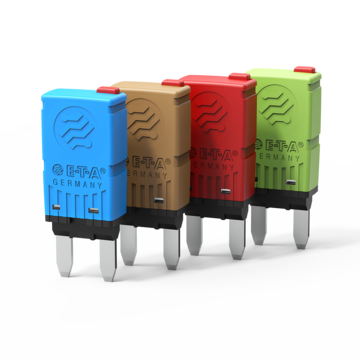

Unipolare, interruttore termico miniaturizzato ideato per applicazioni automotive. Adatto a morsetti per fusibili progettati secondo ISO 8820-3, Tipo F.

Reset automatico (solo per DC 12 V) e versione circuito aperto (reset modificato secondo SAE) opzionale. La versione circuito aperto assicura che i contatti rimangano aperti finché c’è alimentazione. L’interruttore si resetterà dopo la rimozione del carico. Particolarmente adatto ad installazioni in posizioni inaccessibili.

Le correnti nominali disponibili sono corrispettive a quelle dei fusibili piatti Una chiara visibilità della corrente nominale avviene tramite una codifica di colori. L'interruttore e il portafusibile di colore uguale corrispondono alla medesima corrente nominale.

Risponde ai requisiti di SAE J-53.

Downloads

Dati tecnici

Dati tecnici

Tensione nominale
  • DC 12 V
  • DC 24 V
Corrente nominale  da 5A a 30A  DC 12 V
da 5A a 25A  DC 24 V
Durata 300 interventi con 2 x IN
Capacità di rottura Icn ≥ 3 interventi con 150 A oppure
≥ 1 intervento con 2.000 A
Numero di poli
  • unipolare
Montaggio
  • Zoccolabile
Terminali
  • Terminali faston
Azionamento
  • Sgancio manuale
  • Tasto

Accessori

Accessori

Impieghi

Impieghi

  • Nautica & Veicoli
  • Automotive
  • Veicoli Commerciali
