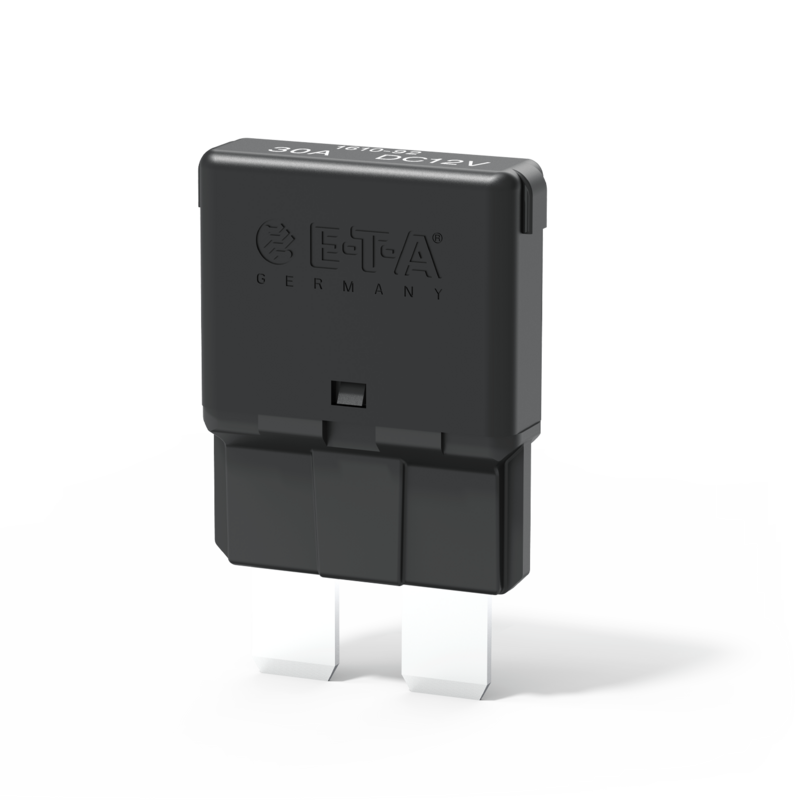

Tipo: 1610-92

Descrizione breve

Interruttore termico automatico, unipolare, di dimensioni molto ridotte, ed a scelta leve di sgancio o calotte colorate. E' possibile avere una versione con riaggancio automatico per tensione 12 V. Inseribile nei portafusibili lamellari secondo le DIN 72581 parte 3. Curva di scatto standard secondo ISO 10924.

La versione 1616 disponibile per settore veicoli pesanti (i valori delle correnti nominali corrispondono a quelle dei fusibili piatti). Curva di scatto rapida secondo ISO 10924 adatta a sostituire fusibili automotive.

Dati tecnici

Tensione nominale
  • DC 12 V
Corrente nominale da 5A a 30A
Numero di poli unipolare
Montaggio Zoccolabile
Terminali Terminali faston
Azionamento senza azionamento
Contatti ausiliari senza contatti ausiliari
Paraspruzzi senza paraspruzzi
Illuminazione senza illuminazione
Durata 300 interruzioni con <= 50 A
Capacità di rottura Icn >= 3 interruzioni con 150 A oppure

>= 1 interruzioni con 2.000 A
Approvazioni UL 1500

Accessori

Numero di ordinazione Descrizione
12-P10/-J20/-A10 zoccolo
X 210 588 01-04 cavo di collegamento -P10
01 = 1,5 mm2 marrone
02 = 2,5 mm2 nero
03 = 2,5 mm2 rosso
04 = 2,5 mm2 blu
X 211 157 01/02 barre di collegamento per zoccoli
01 = con morsetto
02 = senza morsetto

Impieghi

  • Automotive
  • Illuminotecnica
  • Nautica & Veicoli
  • Veicoli Commerciali
