Tipo 3140

~ 62 mm

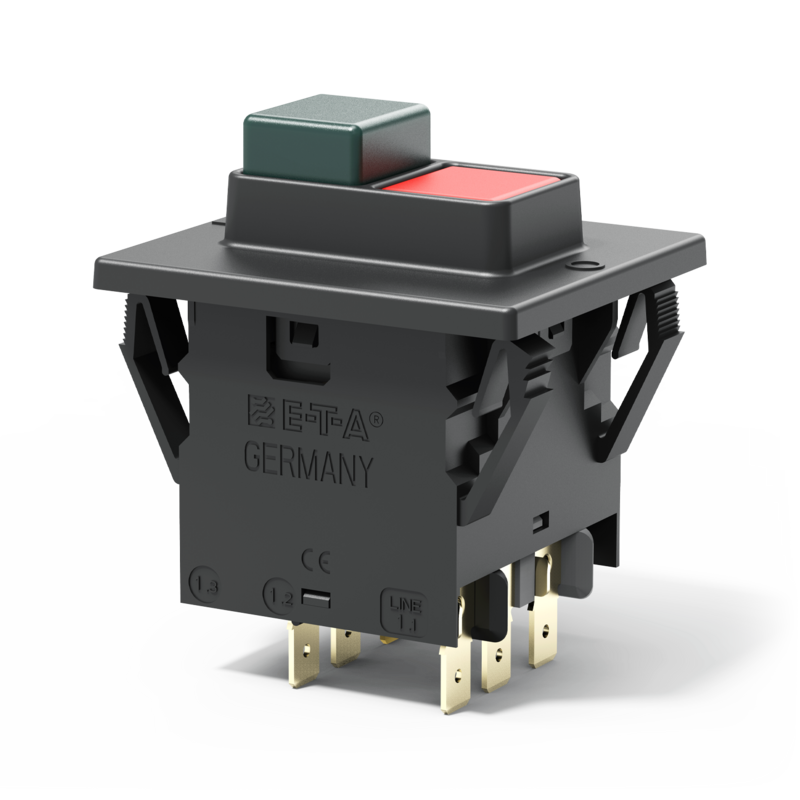

Typ 3140 von E-T-A: Kombination 3-poliger Schutzschalter/Ein-Aus-Schalter mit Druckknöpfen, Frontmontage.

Descrizione breve

Scheda tecnica

Disgiuntore termico tri- o quadripolare a doppio tasto. Commutazione affidabile attraverso lo sgancio indipendente. Con un paraspruzzi integrato si ottiene una protezione IP66 sul lato azionamento. Fornibile con bobina di minima tensione.

Risponde alla normativa macchine EN 60204.

Rispecchia le nuove normative dei disgiuntori di protezione EN 60934 (IEC 60934): tipo S, TO.

Accessori: bobina di minima tensione

Dati tecnici

Tensione nominale
  • 3 AC 415 V
Corrente nominale da 0,1 A a 16 A
Numero di poli tripolare
Montaggio A flangia
Terminali Terminali a vite
Terminali faston
Azionamento Tasto
Contatti ausiliari con contatti ausiliari
senza contatti ausiliari
Paraspruzzi con paraspruzzi
senza paraspruzzi
Illuminazione senza illuminazione
Durata 0,1...14 A 10.000 interventi con 1 x IN, induttiva

15...16 A 10.000 interventi con 1 x IN, bassa induzione
Capacità di rottura Icn 0,1...2 A: 10 x IN

2,5...16 A: 150 A
Approvazioni VDE, UL, CCC

Accessori

Numero di ordinazione Descrizione
X3120-S

modulo contatti ausiliari
X3140-U

bobina di minima tensione

Impieghi

  • Casalinghi, Hobbystica & Giardinaggio
  • Illuminotecnica
  • Telecomunicazioni e gestione dati
