Tipo: 1170

Descrizione breve

~ 52 mm

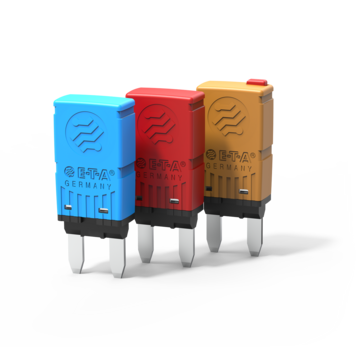

Interruttore termico automatico unipolare per automotive di dimensioni ridotte e con leve di sgancio colorate. Commutazione affidabile attraverso il meccanismo di commutazione rapida e lo sgancio indipendente. Inseribile nei portafusibili delle automobili. Curva di scatto standard secondo ISO 10924.

La versione 1176 disponibile per settore veicoli pesanti (i valori delle correnti nominali corrispondono a quelle dei fusibili piatti). Curva di scatto rapida secondo ISO 10924 adatta a sostituire fusibili automotive. Curva di scatto rapida secondo ISO 10924 adatta a sostituire fusibili automotive.

Dati tecnici

Tensione nominale
  • DC 12 V
  • DC 24 V
  • DC 48 V
Corrente nominale da 3 A a 25 A
Numero di poli unipolare
Montaggio Zoccolabile
Terminali Terminali faston
Azionamento Sgancio manuale
Tasto
Contatti ausiliari senza contatti ausiliari
Paraspruzzi senza paraspruzzi
Illuminazione senza illuminazione
Durata comportamento con corrente di riferimento:

3...25 A 6.000 interventi con 1 x IN

3...20 A 3.000 interventi con 2 x IN

25 A 1.000 interventi con 2 x IN

Capacità di rottura Icn 400 A

Accessori

Numero di ordinazione Descrizione
12-P10/-J20/-A10

zoccolo

X 210 588 01-04

cavo di collegamento -P10

01 = 1,5 mm2 marrone



02 = 2,5 mm2 nero



03 = 2,5 mm2 rosso



04 = 2,5 mm2 blu

X 211 157 01/02

barre di collegamento per zoccoli

01 = con morsetto



02 = senza morsetto

Impieghi

  • Automotive
  • Illuminotecnica
  • Nautica & Veicoli
  • Veicoli Commerciali
  • Veicoli ferroviari
