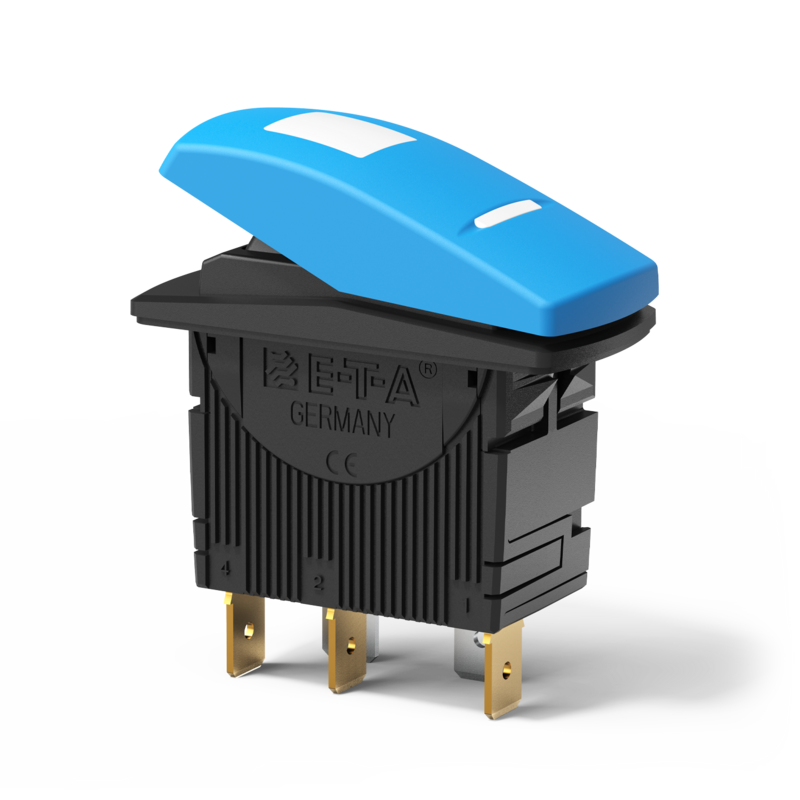

Tipo 3131-A
~ 51 mm
Descrizione breve
Combinazione di un disgiuntore unipolare e di un commutatore ON/OFF a bascula »soft-touch«. I bilancieri rivestiti in gomma sono disponibili in diversi colori, con diversi simboli grafici e con illuminazione opzionale. Il 3131 è sigillato ermeticamente in modo che il pannello frontale abbia un grado di protezione IP66 contro gli schizzi d'acqua.
Risponde alle esigenze della norma EN 60934 (IEC 60934) per i disgiuntori: tipo S, TO.
Dati tecnici
| Tensione nominale |
|
|---|---|
| Corrente nominale |
da 0,1 A a 20 A |
| Numero di poli | unipolare |
| Montaggio | A flangia |
| Terminali |
Terminali a vite Terminali faston |
| Azionamento | Bascula |
| Contatti ausiliari | senza contatti ausiliari |
| Paraspruzzi | senza paraspruzzi |
| Illuminazione |
con illuminazione senza illuminazione |
| Durata | 30.000 interventi con 1 x IN, induttiva |
| Capacità di rottura Icn |
0,1...2 A: 10 x IN 2,5...20 A: 200 A |
| Approvazioni | UL 1500 Ignition Protected UL 1077 VDE (EN 60934) |
Accessori
| Numero di ordinazione | Descrizione | |
|---|---|---|
| X3131 |
Bascule per disgiuntore 3131 con simbologie diverse |
|
| Y30879001 |
cornici di montaggio, muduli terminali |
|
| Y30879101 |
cornici di montaggio, muduli centrali |
Impieghi
- Casalinghi, Hobbystica & Giardinaggio
- Illuminotecnica
- Nautica & Veicoli
- Tecnologia medicale
