Tipo: 3130-F

Descrizione breve

~ 51 mm

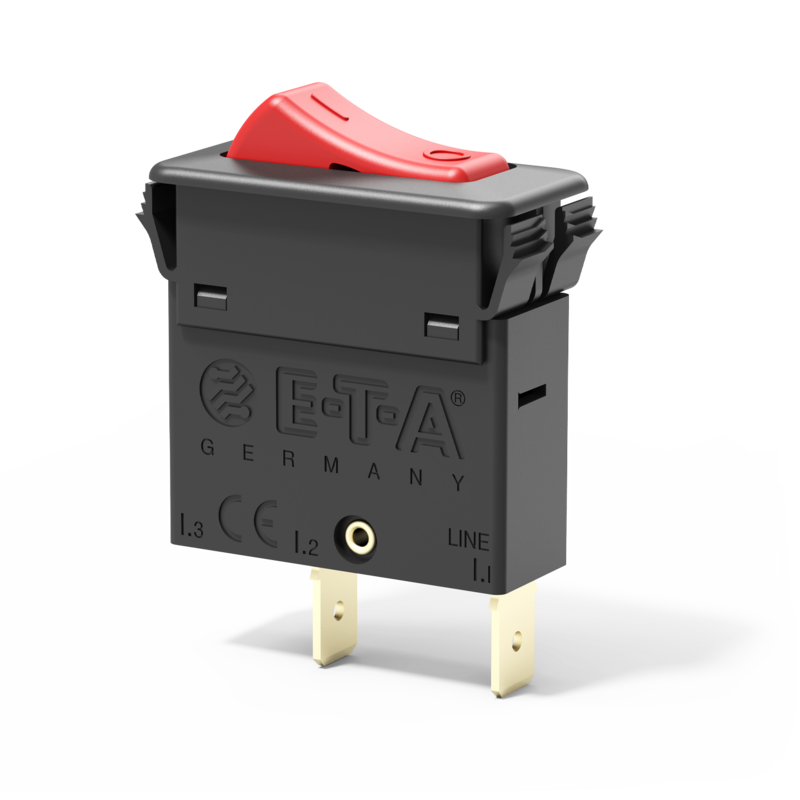

Typ 3130-F von E-T-A: Ein- bis dreipolige Kombination Schutzschalter/Ein-Aus-Schalter oder Taster mit Schaltwippe

Combinazione tra un disgiuntore ed un interruttore ON - OFF oppure nella verisione pulsante, con bascula, uni-, bi- o tripolare. A richiesta la bascula può essere illuminata e fornita in vari colori.

Commutazione affidabile attraverso lo sgancio indipendente.

Rispecchia le nuove normative dei disgiuntori di protezione EN 60934 (IEC 60934): tipo S, TO.

Dati tecnici

Tensione nominale
  • 3 AC 415 V
  • AC 240 V
  • DC 50 V
  • UL/CSA: 3 AC 250 V
  • UL/CSA: AC 250 V
Corrente nominale da 0,1 A a 20 A  unipolare
da 0,1 A a 16 A  bi- e tripolare
Numero di poli bipolare
tripolare
unipolare
Montaggio A flangia
Terminali Terminali a vite
Terminali faston
Azionamento Bascula
Contatti ausiliari senza contatti ausiliari
Paraspruzzi con paraspruzzi
senza paraspruzzi
Illuminazione con illuminazione
senza illuminazione
Durata 30.000 interventi con 1 x IN, induttiva, uni- e tripolare

50.000 interventi con 1 x IN, induttiva, bipolare
Capacità di rottura Icn 0,1...2 A: 10 x IN

2,5...20 A: 150 A unipolare

2,5...16 A: 250 A bipolare

2,5...12 A: 150 A tripolare

14...16 A: 130 A tripolare
Approvazioni VDE, UL, CSA

Accessori

Numero di ordinazione Descrizione
X 221 258 01

cappuccio per l‘esecuzione tripolare

X 222 420 ...

bascula con simbologie diverse

Impieghi

  • Casalinghi, Hobbystica & Giardinaggio
  • Illuminotecnica
  • Nautica & Veicoli
  • Range di tensione Meno DC 48 V
  • Tecnologia medicale
  • Telecomunicazioni e gestione dati
